Voor het selecteren of vervangen van een Bosch Rexroth A10VSO-zuigerpomp moet de opstelling van de regelklep worden afgestemd op de exacte hydraulische logica van de gastmachine. De a10vso dfr dflr dr-besturingstypes bepalen hoe de pomp zijn cilinderinhoud aanpast onder veranderende belastingen. Deze keuze heeft rechtstreeks invloed op de pasvorm van het systeem en de energie-efficiëntie. Deze analyse analyseert de mechanische verschillen tussen deze a10vso-controletypes op basis van officiële documenten. Gebruik het om technische keuzes, veldaanpassingen en aankoopbeslissingen te begeleiden.

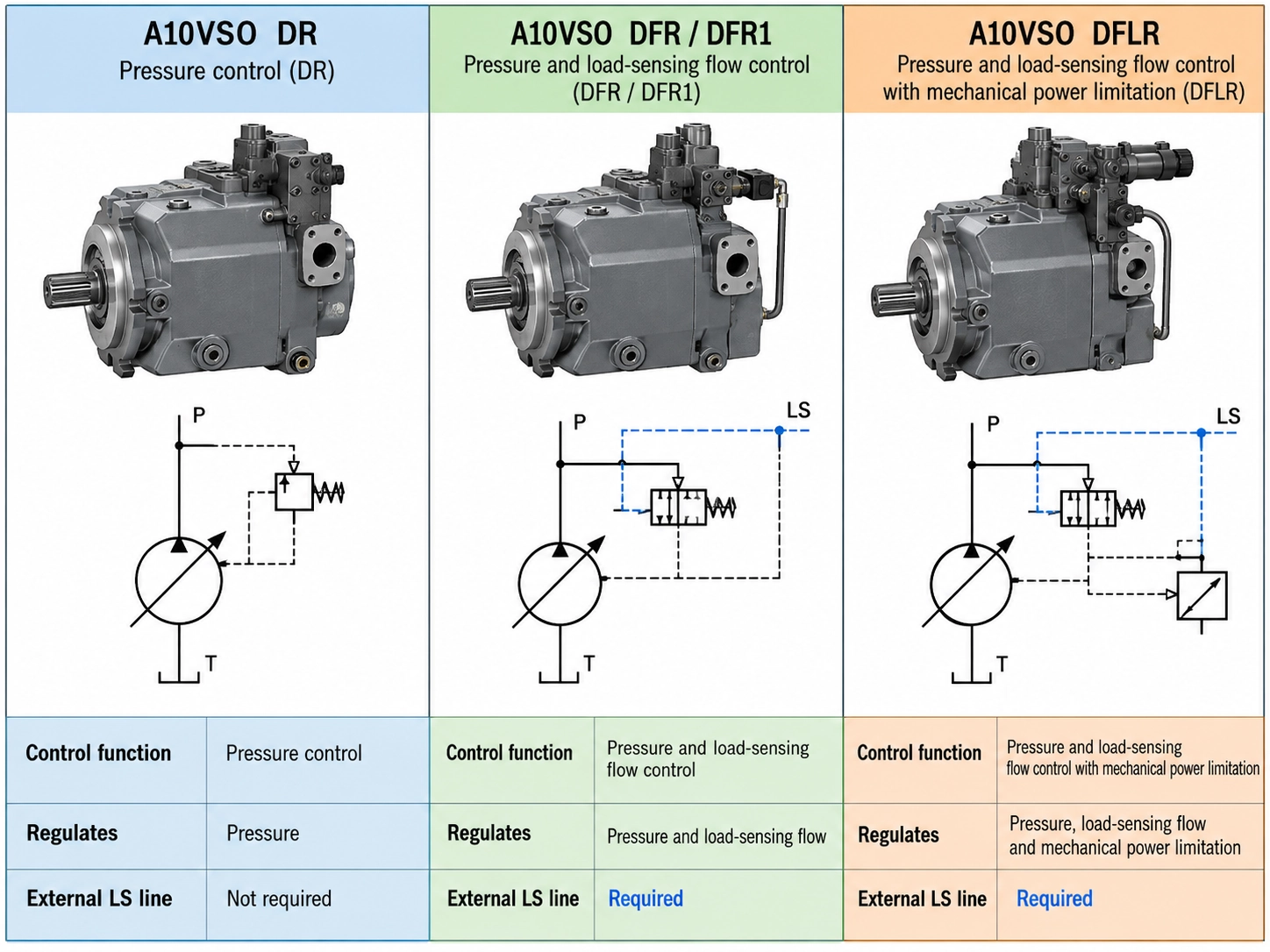

A10VSO DR vs DFR vs DFLR hydraulic pump control comparison: DR regulates pressure, DFR and DFR1 regulate pressure and load-sensing flow, and DFLR adds mechanical power limitation; external LS line required for DFR and DFLR



Hoe A10VSO DR-, DFR- en DFLR-besturingen werken



De A10VSO-serie is geschikt voor industriële open- circuits. Het verschilt van de mobiele A10VO-serie voornamelijk door de beschikbare bedieningselementen en interne lagerontwerpen. Ingenieurs moeten de beschikbaarheid van de regelingen voor elke specifieke pompgrootte controleren. Niet alle formaten ondersteunen de complexe DFLR-installatie. De regelklep fungeert als het mechanische brein van de pomp. Het leidt olie onder druk naar een regelzuiger, die de tuimelschijf tegen een terugstelveer kantelt.

DeDRopstelling fungeert als drukregelaar. Zijn belangrijkste taak is het beperken van de pieksysteemdruk binnen het werkbereik van de pomp. Zodra de druk de mechanische instelling van de stuurveer bereikt, verschuift de bedieningsspoel. Het stuurt olie naar de bedieningscilinder. Deze oliedruk overwint de terugstelveer en verlaagt de hoek van de tuimelschijf. De pompopbrengst daalt tot bijna nul. Als gevolg hiervan houdt de pomp de ingestelde druk vast zonder extra stroom over een ontlastklep te dumpen.

DeDFR en DFR1opstellingen fungeren als druk- en flowregelaars. Ze werken volgens de last-methode die wordt beschreven in de documenten van Bosch Rexroth AG. Deze bedieningselementen stemmen de pompopbrengst af op de exacte stroom die de actuatoren vereisen. Ze doen dit met behulp van een drukverschilsignaal dat van de richtingsklep terug naar de pomp wordt gestuurd. Hierdoor levert de pomp alleen de stroom die nodig is voor de huidige beweging. Dit vermindert de warmteopbouw gedurende de gehele inschakelduur.

DeDFLRsetup voegt een mechanische vermogensbegrenzer toe aan de druk- en debietregelaars. Het volgt voortdurend de druk en de stroming samen. De besturing schakelt de pomp uit als de vermogensbehoefte de mechanische limiet van de aandrijfmotor overschrijdt. Het controleren van de fabrieksvermogensinstelling is verplicht voor DFLR-pompen. Een onjuiste koppelcurve zal de elektromotor doen afslaan of het aandrijfvermogen ongebruikt laten.

De fundamentele mechanismen van belasting-sensing in DFR/DFR1

Belastingsdetectiesystemen zijn afhankelijk van een mechanische balans die over een meetopening is geplaatst. In de meeste opstellingen is deze opening een proportioneel richtingsventiel in de hoofdleiding. De DFR-regelklep detecteert de drukval over deze externe opening. Het gebruikt de drukbalans beschreven door Bernoulli-vergelijkingen om de tuimelschijf aan te passen. De spoel balanceert de belastingsdruk plus veerkracht tegen de uitlaatdruk van de pomp om een ​​constante drukmarge te behouden.

Wanneer de klep verder opent, daalt de drukval over de opening kortstondig. Door deze verandering wordt de spoel verschoven en wordt olie uit de bedieningszuiger afgevoerd. De terugstelveer duwt de tuimelschijf vervolgens naar een steilere hoek. De pompverplaatsing stijgt totdat de margedruk terugkeert. Wanneer de klep sluit, stijgt de drukval. Hierdoor wordt de olie terug in de regelzuiger gedwongen om het pompvermogen te verlagen.

Het fysieke verschil tussen DFR en DFR1 heeft alleen betrekking op het interne pad van de X-poort op het besturingsblok. De standaard DFR-bediening bevat een klein intern ontluchtingsgat. Het verbindt de last-leiding met de afvoer van het pomphuis. Dit gat ventileert het lastwaarnemingssignaal- wanneer de richtingsklep centreert, waardoor de pomp naar een lage standby-druk zakt. De DFR1-opstelling laat dit interne ontluchtingsgat volledig weg. Systemen die DFR1 gebruiken, moeten een extern afvoerpad in het kleppenblok bieden om het signaal te ventileren.

Vanwege dit verschil zijn de twee opstellingen niet uitwisselbaar.

A10VSO DR versus DFR versus DFLR: uitgebreide technische vergelijking



Het controleren van de basisdrukwaarden is de eerste stap bij het matchen van een regeltype met een industriële klus. Bosch Rexroth AG stelt een nominale druk van 280 bar en een piekdruk van 350 bar in voor A10VSO Serie 31 en 32 voor de maten 18 tot en met 140. Voor de kleinere pomp van maat 10 in Serie 52 vermeldt Bosch Rexroth AG een nominale druk van 250 bar en een piekdruk van 315 bar.

Deze controles verschillen voornamelijk in de variabelen die ze regelen en de externe lijnen die ze nodig hebben. De DR heeft geen externe pilootlijnen nodig. Het werkt als een zelfstandige lus die alleen zijn eigen uitlaatpoort bewaakt. De DFR heeft een speciale belastingsdetectieleiding nodig- die van de actuator naar de X-poort op de pompbesturing wordt geleid. De DFLR heeft hetzelfde externe circuit nodig, maar voegt een mechanische vermogensinstelling toe die bij de motor moet passen. Dit maakt het vervangen van een DFLR complexer.

Controletype Gecontroleerde variabelen Externe circuitbehoeften LS-mogelijkheid Machtsbeperking Vervangingscomplexiteit
DR Druk Geen Nee Nee Laag
DFR / DFR1 Druk, stroom Meetopening, LS-lijn Ja Nee Medium
DFLR Druk, stroom, kracht Meetopening, LS-lijn Ja Ja Hoog

Ingenieurs moeten de bestaande hydraulische opstelling beoordelen voordat ze een vervangende pomp bestellen. Het upgraden van een DR naar een DFR vereist nieuwe stuurleidingen en aangepaste richtingskleppen. Door een DFLR te ruilen voor een DFR wordt de vermogenslimiet volledig opgeheven. Die schakelaar zorgt ervoor dat de elektromotor het risico loopt oververhit te raken tijdens perioden van hoge druk en hoog debiet.

Praktische toepassingsmatching: welke configuratie heeft u nodig?



Als u de juiste regeling kiest, moet u de inschakelduur, het motorvermogen en de warmtelimieten van de machine beoordelen. De pompregeling moet overeenkomen met de manier waarop de actuatoren in de loop van de tijd olie aanzuigen.

  • DR-opstellingengeschikt voor systemen die een constante druk nodig hebben met weinig stroom tijdens lange houdperioden. Industriële persen maken vaak gebruik van DR-bedieningen om de klemkracht op een onderdeel vast te houden. De pomp verlaagt de slag tot bijna nuldebiet terwijl de ingestelde druk behouden blijft. Dit vermindert het stroomverbruik en de warmteopbouw tijdens de vasthoudstap.
  • DFR-opstellingengeschikt voor systemen waarbij meerdere actuatoren tijdens een cyclus met verschillende snelheden en belastingen werken. Werktuigmachines en productielijnen gebruiken DFR-bedieningen om alleen de stroom te leveren die nodig is voor proportionele kleppen. Dit voorkomt de zware hitteopbouw die wordt veroorzaakt door het dumpen van olie over een ontlastklep, waardoor kleinere olietanks en kleinere koelers mogelijk zijn.
  • DFLR-opstellingenzijn nodig voor zware systemen waarbij het maximale hydraulische vermogen het vermogen van de elektromotor overschrijdt. Grote vormpersen en versnipperaars gebruiken DFLR-bedieningen om snel te werken onder lichte belasting en automatisch te vertragen naarmate de druk toeneemt. Deze constante vermogenscurve zorgt ervoor dat de motor niet afslaat, terwijl het maximale uit het beschikbare vermogen wordt gehaald.

Deze regels weerspiegelen de standaard technische praktijk. Toch wijken machinebouwers er af en toe van af vanwege kostenbeperkingen of oudere schakelontwerpen.

Het controleren van de daadwerkelijke besturingscode op de geïnstalleerde pomp blijft de enige veilige manier om de juiste instelling te bevestigen.

A10VSO DFR versus DFLR-responstijdvergelijking



De vermogensbegrenzer in de DFLR-opstelling voegt demping toe aan het regelcircuit. Deze verandering heeft invloed op hoe snel de pomp reageert op plotselinge belastingverschuivingen. Wanneer een richtingsklep snel sluit, moet de pomp onmiddellijk naar nul gaan. Een snelle reactie voorkomt dat drukpieken stroomafwaartse onderdelen beschadigen.

De standaard DFR-regeling schakelt doorgaans binnen 20 tot 40 milliseconden uit, afhankelijk van de pompgrootte en werkdruk. Olie stroomt rechtstreeks van de stuurklep naar de regelzuiger, met weinig beperkingen. In de DFLR-opstelling moet de olie eerst door extra kleppen, veren en kanalen in het vermogensblok gaan. Dit extra volume en de vloeistofweerstand vertragen enigszins de destroke-tijd.

In dynamische circuits die snel schakelen, kan deze korte vertraging drukpieken veroorzaken die de instelling van de ontlastklep overschrijden. Deze punten veroorzaken lawaai en versnellen de slijtage van onderdelen. Ingenieurs met strikte responsdoelen kiezen vaak voor DFR-besturingen en gebruiken in plaats daarvan grotere motoren. Ze ruilen de energiebesparingen van de DFLR in voor een strakkere drukmeting. Voor standaard industriële machines blijft het responsverschil klein, maar systemen met hoge-snelheid en gesloten-lus vereisen veel aandacht.

A10VSO Regeldrukaanpassingsprocedure Stappen



Voor het ter plaatse afstellen van deze kleppen is een gekalibreerde manometer bij de pompuitlaat vereist. Modellen met load{1}} hebben ook een tweede meter nodig bij de X-poort. Het instellen van deze kleppen zonder de juiste meters veroorzaakt vaak systeeminstabiliteit of pompstoringen door overdruk.

  1. Stel eerst de maximale systeemdruk op de DR-compensator in, ongeacht het type regeling. Zoek de drukafstelschroef op het hoofdklephuis. Draai de schroef met de klok mee om de druklimiet te verhogen, of tegen de klok in om deze te verlagen. Plaats de pomp tegen een gesloten richtingsklep om de maximale druk op de uitlaatmeter af te lezen.
  2. Pas vervolgens het drukverschil op de DFR- en DFLR-modellen aan. De differentieelschroef zit naast de drukschroef op hetzelfde blok. De standaard fabrieksinstelling is doorgaans 14 bar. Om dit te controleren, laat u een actuator op een constante, gematigde snelheid draaien. Het verschil tussen de uitlaatmeter en de X-poortmeter geeft het drukverschil aan. Draai de schroef met de klok mee om het differentieel te verhogen, waardoor de standby-druk toeneemt en de respons wordt versneld.
  3. Kalibreer de vermogenslimiet op DFLR-modellen alleen als het circuit een debietmeter en een laadklep bevat. De vermogensaanpassing verandert de veerspanning op de hyperbolische spoel in de secundaire behuizing. Het wordt niet aanbevolen om deze instelling aan te passen zonder een hydraulische testbank. Als u de limiet te hoog instelt, raakt de elektromotor overbelast voordat de pomp begint te ontregelen.

Vergrendel alle stelschroeven met de bevestigingsmoeren zodra de kalibratie voltooid is. Deze stap voorkomt dat machinetrillingen de instellingen later veranderen.

A10VSO-analyse van de storingsmodus van de regelklep: waarom zuigerschoenen falen



Onderhoudsteams wijten pompstoringen vaak aan een defecte regelklep. De hoofdoorzaak komt echter meestal voort uit systeemomstandigheden die ervoor zorgen dat de besturing niet goed werkt. Als bij het demonteren van een pomp zware schoenenslijtage of loszittende schoenen zichtbaar zijn, is de oorzaak vrijwel altijd een slechte smering en niet zozeer een defect in het regelblok.

  • Hoge afvoerdrukduwt de zuigerschoenen tijdens de inlaatslag van de tuimelschijf. De A10VSO vereist dat de kastdruk onder alle werkomstandigheden onder de 2 bar absoluut blijft. Wanneer verstopte afvoerfilters of kleine retourleidingen de druk boven deze limiet duwen, bezwijkt de oliefilm op de schoen. De schoenen slaan dan tegen de tuimelschijf.
  • Hoog zuigvacuümveroorzaakt dezelfde mechanische schade via een ander proces. Als de zuigbeperking de 0,8 bar absoluut overschrijdt, kan de olie de cilinders tijdens de inname niet snel genoeg vullen. De resulterende cavitatie erodeert de klepplaat en creëert implosies die de schoenen breken. Vuil komt dan in de regelklep terecht en blokkeert de spoel.
  • Onjuiste olieviscositeitzorgt ervoor dat de bedieningsspoel niet beweegt zoals bedoeld. Als de olie tijdens een koude start te dik is, reageert de regelzuiger te langzaam om de pomp uit te schakelen, waardoor hoge drukpieken ontstaan. Als de olie te dun is door oververhitting, zorgt interne lekkage langs de spoel ervoor dat de pomp de ingestelde druk niet kan vasthouden, waardoor de machine traag wordt.

Het corrigeren van deze problemen is verplicht voordat u een nieuwe pomp installeert. Een vervangende eenheid zal exact hetzelfde falen ondervinden als de druk in de behuizing of het zuigvacuüm buiten het bereik blijven.



De technische gevolgen van onjuiste bedieningsselectie



Het omwisselen van het ene besturingstype voor het andere zonder het circuit te veranderen, veroorzaakt operationele storingen en beschadigt vaak de machine. Als u een DR-pomp in een DFR-circuit installeert, blijft de last-kabel los of verstopt. Zonder een stroomspoel om de belastingsvraag af te lezen, blijft de DR-pomp op volle capaciteit totdat de piekdruk is bereikt. Het dumpt al die overtollige olie over de ontlastklep, waardoor de vloeistof binnen enkele minuten oververhit raakt.

Als u een DFLR-pomp vervangt door een standaard DFR-pomp, wordt de vermogensbegrenzer verwijderd die de motor beschermt. Wanneer de machine tegelijkertijd een hoge druk en een hoog debiet nodig heeft, probeert de DFR-pomp beide te leveren. Deze vraag trekt te veel stroom en schakelt de hoofdonderbreker uit, wat plotselinge uitschakelingen veroorzaakt tijdens piekproductie.

Pompserie/-model Controller-optie Standaard / Richtlijn Sleutelspecificatie / drempel
A10VSO-serie 31 (NG18–100) DG (twee-punten direct) DIN EN ISO 80079-36 280 bar nominale druk
A10VSO-serie 32 (NG18–140) DRG (druk op afstand) DIN EN ISO 80079-37 350 bar maximale druk
A10VSO-serie 52 (maat 10) Standaard hydraulisch Richtlijn 2014/34/EU 250 bar nominale druk
A10VSO-serie 52 (maat 10) Standaard hydraulisch ISO 3019-2 (2-gaats) Maximale druk 315 bar
A10VSO-serie 31 (NG18) ANSI B92.1a (gesplined S) DIN 6885 (versleuteld P) II 2G Ex h IIC T4-T1 Gb X
A10VSO-serie 31 (NG100) Metrische draad 42 ISO 3019-1 (naaf K01) II 3G Ex h IIC T4-T1 Gc X

Door een DFR-pomp te gebruiken in een circuit dat is gebouwd voor DFR1, wordt het last-signaal naar de tank in de pompbesturing afgevoerd. De pomp slaagt er dan niet in stand-bydruk op te bouwen. Hierdoor reageren de kleppen langzaam tijdens het begin van een beweging. Deze vervangingsfouten veroorzaken langere stilstand, geldverspilling en ongeldige fabrieksgaranties.



Vervangingsgids voor A10VSO: de juiste pomp identificeren en aanschaffen



Om de juiste vervanging te vinden, moet u de volledige modelcode matchen. Pompen met identieke buitenbehuizingen bevatten vaak compleet verschillende interne bedieningselementen. Het afstemmen van alleen de verplaatsing, de montagegrootte en de nominale druk garandeert niet dat de bedieningselementen samenwerken. Het over het hoofd zien van de besturingscode is de meest voorkomende aankoopfout bij hydraulisch onderhoud.

Wanneer het originele naamplaatje ontbreekt of versleten is, kunnen ingenieurs het type besturing identificeren door de poorten op het blok te controleren. Een blok zonder externe pilotpoorten duidt op een DR-besturing. Een blok met een externe X-poort verwijst naar een DFR-, DFR1- of DFLR-besturing. Een groter, secundair veerhuis aan de zijkant bevestigt een DFLR-vermogensregelaar.

Sheung Chak Hydraulics levert volledig geverifieerde vervangingspompenA10VSO-serie. Hun technische team beoordeelt de circuitvereisten om te bevestigen dat elke unit de juiste bediening, asrotatie en poortindeling heeft voor directe installatie. Kopers kunnen gedetailleerde specificaties en technische handleidingen op hun product bekijkencategoriepagina'som afmetingen en controlelogica te controleren voordat u een bestelling plaatst.

Praktische offerteaanvraagsjabloon voor A10VSO-inkoop

Kopers moeten volledige technische details verstrekken om ervoor te zorgen dat leveranciers de juiste pomp opgeven. Het weglaten van de besturingscode of vermogensinstelling dwingt de leverancier tot gokken. Dat giswerk leidt er vaak toe dat je de verkeerde eenheid bestelt. In de onderstaande tabel staan ​​de verplichte velden voor aofferteaanvraagom kostbare retourzendingen te voorkomen.

Verplicht veld Technische specificatie Opmerkingen/verificatiemethode
Volledige modelcode bijv. A10VSO 71 DFR1/31R-PPA12N00 Direct aflezen van het metalen naamplaatje
Pompserie en -grootte Serie 31, 32 of 52; Maat 10 t/m 140 Bepaalt de montageflens- en poortlocaties
Controletype DR, DFR, DFR1 of DFLR Controleer de aanwezigheid van de X-poort op het besturingsblok
Asrotatie Met de klok mee (R) of tegen de klok in (L) Gezien vanaf het uiteinde van de aandrijfas
DFLR-vermogensinstelling bijv. 22 kW bij 1500 tpm Verplicht voor DFLR; controleer de beoordeling van de prime mover
Differentiële druk bijvoorbeeld 14 bar Geef voor DFR/DFR1 op of een aangepaste instelling nodig is

Door deze volledige gegevens te verstrekken, kan de leverancier de pomp testen aan de hand van de originele bedrijfsnummers. Dit zorgt ervoor dat de vervangende pomp correct werkt zodra het systeem opstart.
